DH1000 Electromagnetic Flowmeter

ความแม่นยำสูง 0.2%, 土0.3%, 士 0.5%, การใช้พลังงานต่ำ, จุดศูนย์ที่เสถียร, การตั้งค่าพารามิเตอร์ที่ง่าย, อ่านค่าอัตราการไหลทั้งหมดได้ทันที, ความเร็วและเปอร์เซ็นต์ของอัตราการไหลชัดเจน การวัดแบบสองทิศทางสำหรับเดินหน้าและถอยหลัง ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงสภาพของของไหล เช่น ความหนาแน่น ความหนืด อุณหภูมิ ความดัน และการนำไฟฟ้า และสัญญาณเอาท์พุตของแรงดันไฟฟ้าเหนี่ยวนำจะเป็นเส้นตรงถึงความเร็วเฉลี่ย ไม่มีชิ้นส่วนกีดขวางในท่อมิเตอร์จึงไม่สูญเสียแรงดันเป็นพิเศษ สามารถเลือกไลเนอร์และอิเล็กโทรดได้หลากหลายเพื่อตอบสนองการใช้งานทางอุตสาหกรรมส่วนใหญ่ มีหน้าแปลน ANSI, DIN, DN มีระดับการป้องกัน IP65 และ IP68 เซ็นเซอร์สามารถจมลงในน้ำได้ FEP Liner เหมาะสำหรับหลอดสุญญากาศ
สารบัญ

ข้อมูลทางเทคนิค

ข้อมูลจำเพาะของ Electromagnetic Flowmeter รุ่น DH1000 Series

Size (mm.) DN15 – DN1000
Medium Conductive liquid, slurry
Conductivity > 5μS/cm
Accuracy 0.3%, 0.5%
Operating Pressure 0.25, 0.6, 1.0, 1.6,4.0 Mpa, (or specified by customer)
Display Displaying Flow, totalizer and the velocity of flow with back light
Signal Output Analog 4-20 mA, isolated, Loading resistant < 750 Ω Pulse frequency 0-1 KHz Photo electricity isolated OCT,
External power < 35 VDC, 250 mA/max
Operating Power Single Alternating Current 85-265 VAC, 45-63 Hz, Power <20W, 24VDC, 10VA
Converter Type Integrated, Remote, Inserted/Flange, Clamp
Protection Grade IP65/IP67/IP68
Explosion-Proof Grade ExdBT4/ExibCT4  มาตรฐานกันระเบิด
Velocity 0.3-12 m/s (0.1-15 m/s as required)
Lining Chloroprene Gum Polyurethane , F4, Fulororesin -46 F46, PFA with steel stainless net, Hard rubber, Neoprene, PTFE
Flowing direction Forward, Reverse
Repeatability ±0.1%, ±0.15%, ±0.25%
Electrode material 316L, Ot, Ta, Ti, HB, HC
Electrode type Standard, blade, removable

ข้อมูลวัสดุ

Flowtube Linear

ความเข้ากันได้ของวัสดุท่อที่สัมผัสของไหล

  • PTFE – Resistant up to 120℃
  • Polyurethane – not resistant
  • ETFE – resistant up to 120℃
  • Neoprene – not resistant
  • Ryton – not resistant

Electrode Material

ความเข้ากันได้ของ Electrode

  • 316 SST – corrosion rate of less than 0.020 in.per year, up to 20℃
  • Hastelloy C-276 – corrosion rate of less than 0.0020 in. per year, up to 20℃
  • Tantalum – corrosion rate of less than 0.020 in. per year, up to 120℃
  • Platinum-10% Iridium – corrosion rate of less than 0.0020 in. per year, up to 20℃
  • Titanium – corrosion rate of greater than 0.050 in. per year (not recommended)

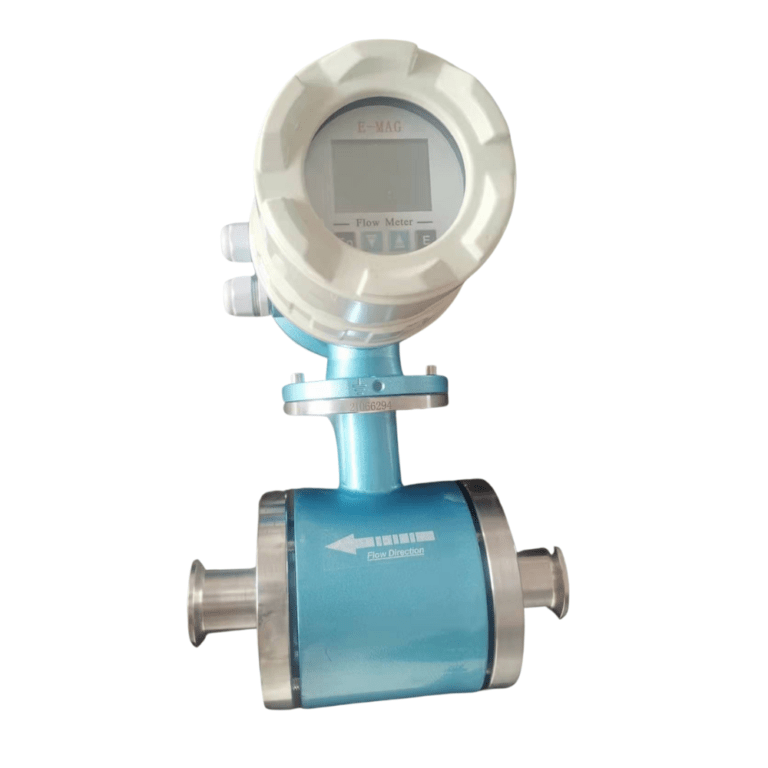

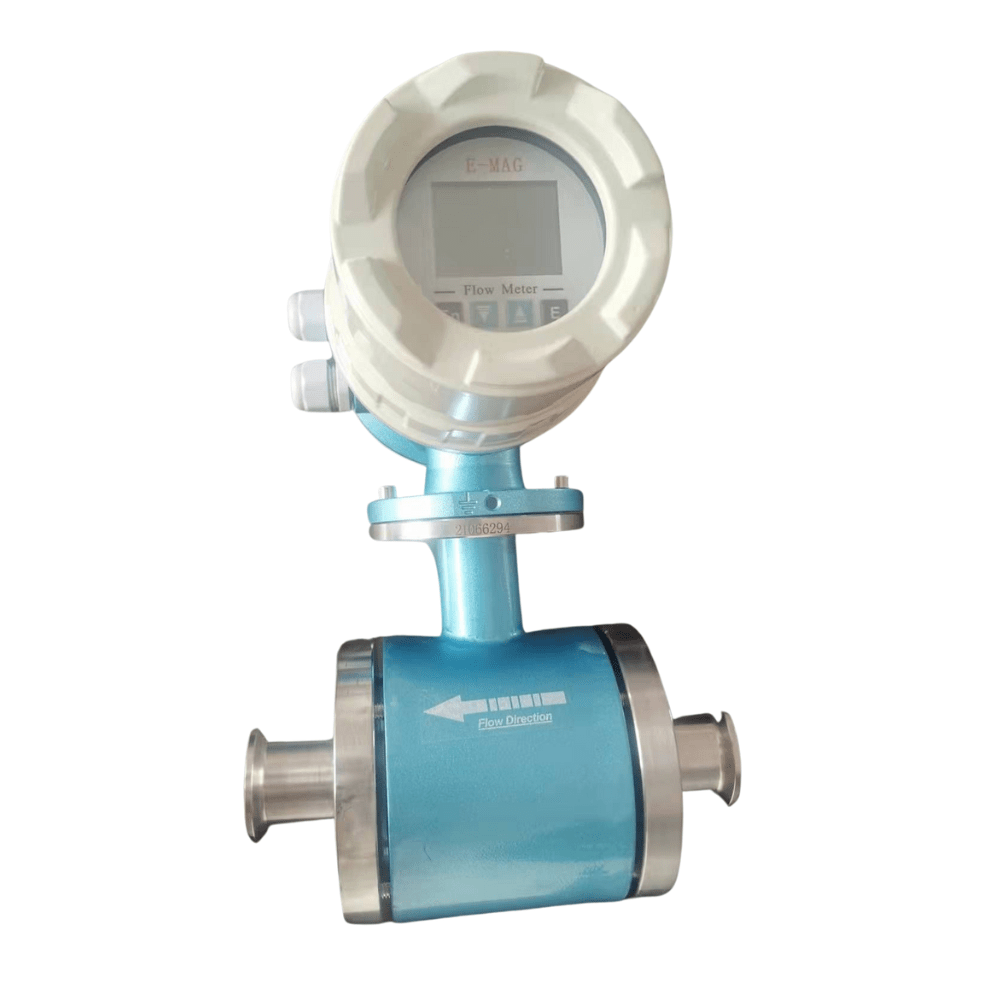

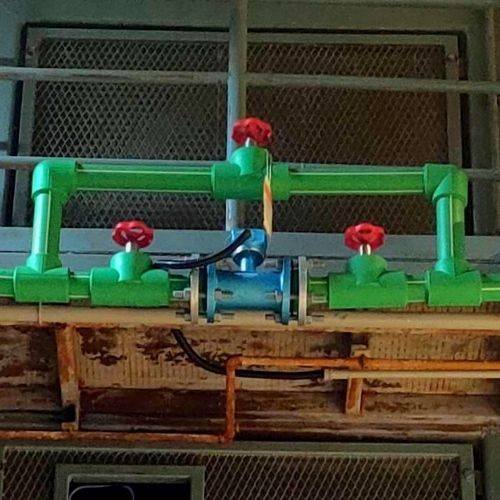

ภาพสินค้าจริง

ภาพส่วนหนึ่งของ Electromagnetic Flowmeter รุ่น DH1000 Series
